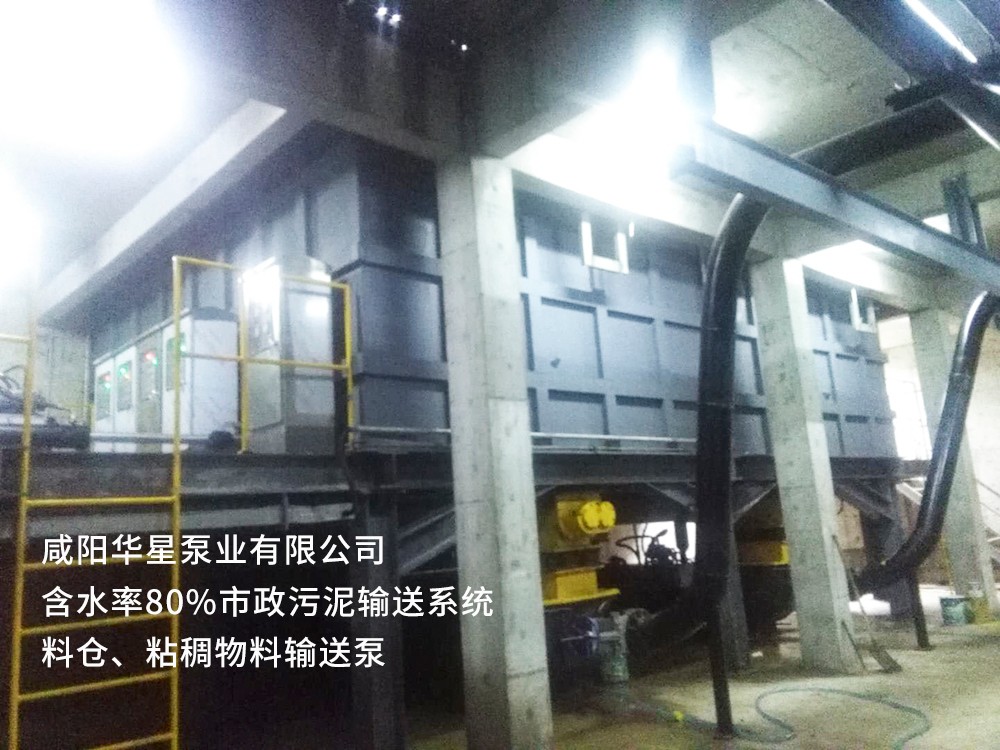

市政污泥儲運系統是針對含水率80%市政污泥儲存，和輸送進行下一步污泥干化處理的系統。

　　該系統由:污泥儲存料倉，液壓破拱滑架，雙螺旋，污泥輸送泵，電器自控系統組成。

　　由PLC控制，操控簡潔，全系統一鍵啟動，倉門打開自動進料，雷達料位控制，液壓破拱滑架運行破拱，雙螺旋出料，粘稠物料泵輸送到干化系統，也可由粘稠物料泵輸送污泥到儲存料倉存儲。

　　該系統密封良好，無氣味泄露，也可對膏狀危廢，餐廚垃圾，粘稠油泥進行儲存和輸送。

一、工作流程及工作原理

         工作流程：

         污泥存入料倉，經破拱滑架將泥料破拱，由螺旋輸送機將污泥送入污泥泵入口，實現喂料，再由污泥泵將污泥送入調理池。

         工作原理：

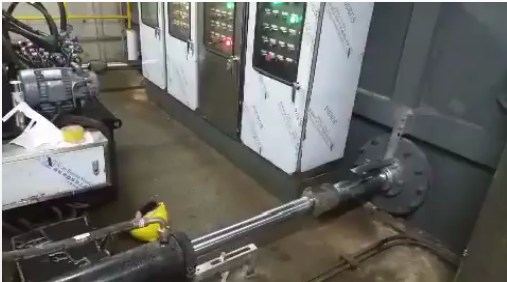

1，破拱滑架由綜合液壓站控制倉體兩端，共四個油缸，帶動滑架體在倉底進行往返交錯運送，實現泥料破拱及刮泥。

2，螺旋輸送機采取雙螺旋結構進行泥料喂送。

3，粘稠物料泵由液壓系統驅動A、B兩缸及擺缸進行工作交替，當A、B主缸互相交替運動時，擺缸帶動泵腔中的S管相應轉動，分別與A、B主缸互換連通，完成吸料、出料。

二、現場操作

工作流程好的步

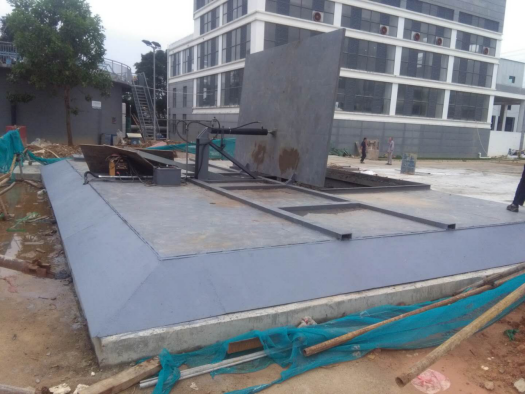

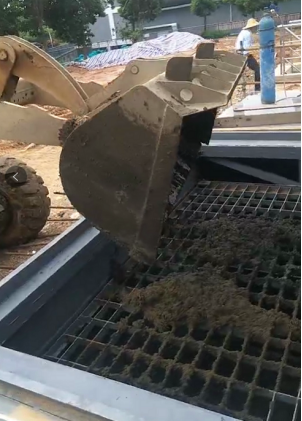

把倉蓋打開，倒泥

詳細視頻請聯系 18220065811

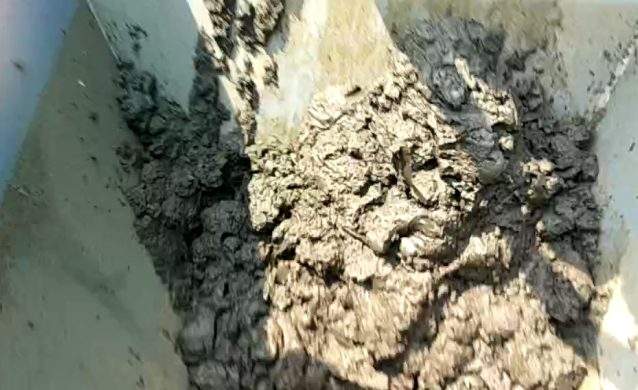

倒泥

第二步滑架運行

泵抽泥

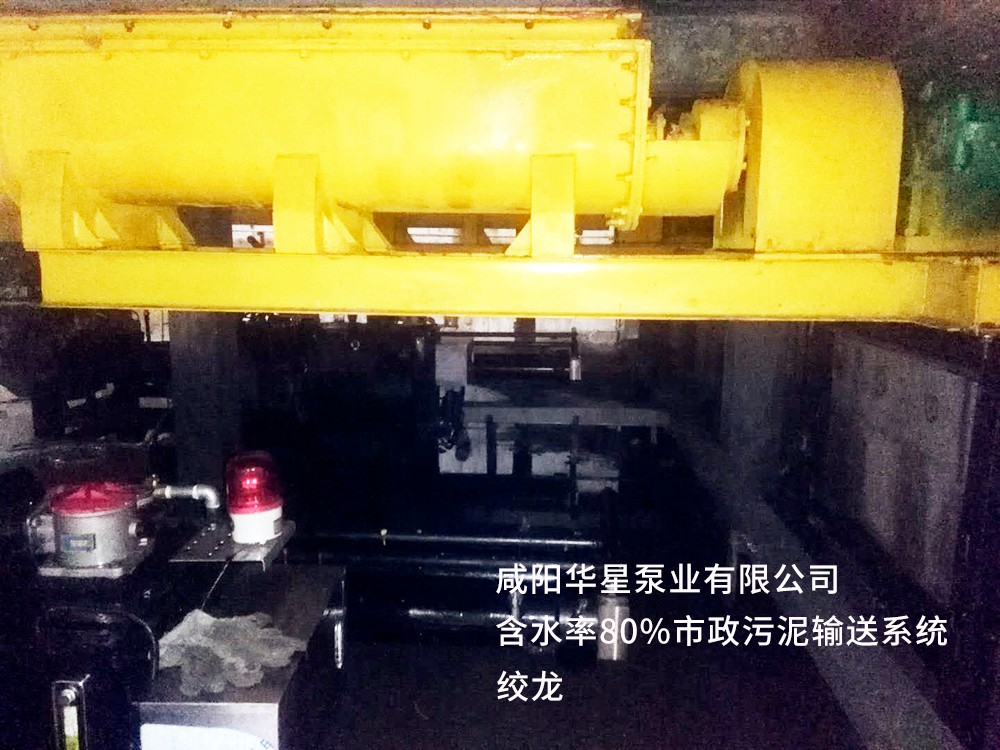

第三步：絞龍運行

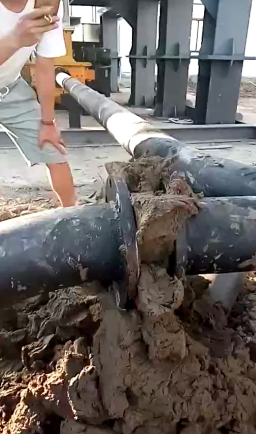

第四步：泵運行出泥

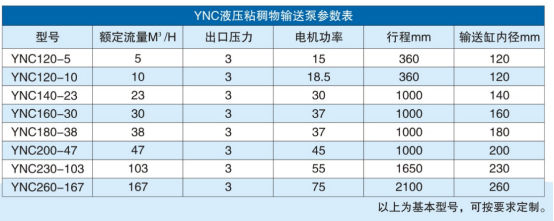

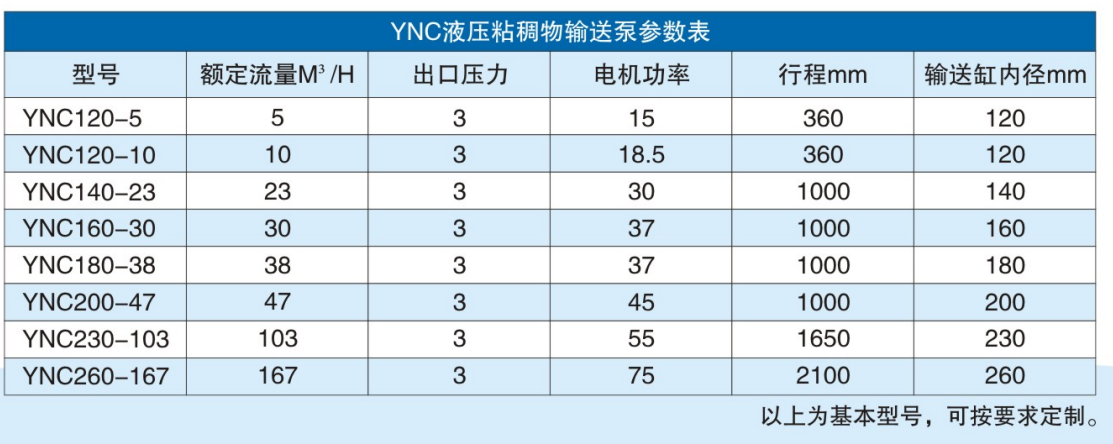

三、設備參數

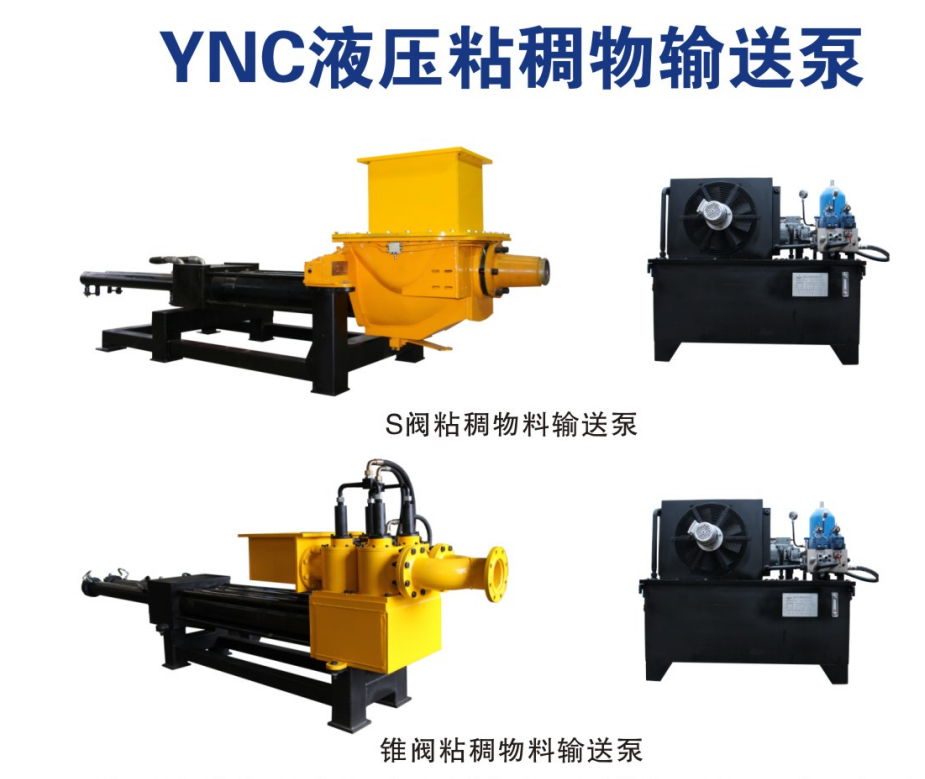

粘稠物料輸送泵

　　YNC系列粘稠物料輸送泵是我公司專為輸送各種無流動性粘稠物料而研發設計，由液壓驅動雙缸(或單缸)活塞來回往復運動，從而達到輸送物料的目的。根據分配閥形式的不同，可分為S閥和錐閥兩

　　種形式的粘稠物料輸送泵。泵主要結構:由料斗，帶S管閥/錐閥的泵送系統、液壓系統、電控系統組成泵的主要特點:泵輸出壓力可按需調節;換向結構簡單，料缸直徑大，吸、排料無阻礙，大開口料斗，方便無流動性物料的進入;主要密封件采用高耐磨新材料，密封性能良好，物料無泄漏;送料機構出口壓力大，輸送距離遠。

　　主要用途: 適合輸送市政污泥壓濾或脫水后含水率為80%的污泥、煤泥、干尾礦、餐廚垃圾、礦山充填尾礦煤渣、危險廢棄物、粘稠油泥、高濃度泥漿等，也可用于危廢泥漿的高壓噴霧燃燒。
